Hvordan oppgradere halogen møbelbelysning til LED

Hvordan konverterer jeg mine kjøkkenskapslys bestående av halogenspot til moderne møbelbelysning med LED spot

Mange kjøkken har fortsatt gamle halogen møbelspot som blir vanskelig å holde ved like, da reservedeler og halogen lyspærer er utgått fra produksjon og den gamle halogen transformatoren ikke er beregnet for bruk med universale Led lyspærer.

LED-lysets virkemåte

Det er stor forskjell på hvordan LED-spots og halogenspots virker. Halogenspots forsynes med vekselspenning på 12V, mens LED-spots (i 12V-utgaver) forsynes med en likespenning. Du kan ikke bare koble de nye LED-spottene dine til den gamle halogentrafoen; det er nødvendig å bytte ut trafoen med en LED-driver.

LED-driveren omformer 230V vekselspenning til 12V likespenning. LED-spotten må ha pluss og minus på de riktige inngangene, så det er viktig at du har full kontroll på dette under installasjonen. Hvis du velger spots og driver fra Loevschall levert av illuminor og monterer disse i et nytt kjøkken sammen med skap, får du et plug-and-play-anlegg hvor du ikke trenger å bekymre deg for om du kobler spottene feil.

Driveren og trafoen ligner på hverandre fysisk – både i størrelse og farge – men deres grunnleggende virkemåte er svært forskjellig, og du risikerer å ødelegge både spots og driver hvis de kobles feil.

---

Oppgradering til LED

Det er en litt større oppgave å oppgradere lysanlegg, men velger du å bytte ut ditt lysanlegg, får du til gjengjeld muligheten til, å velge mellom riktig mange lekre LED produkter. LED gir mange flere muligheter til å designe spennende spots og lamper og mulighet for bedre lys distribusjon.
LED spots kan ofte dimmes, så du kan få lys, der passer, til forskjellige situasjoner i ditt kjøkken. Endelig kan LED spots nå fås med Loevschall MultiWhite® og forskjellige former for styringer.

Hvordan bytter jeg ut halogenspots med LED-spots?

Du må være erfaren med gjør-det-selv-oppgaver og ha tilgang til vanlig verktøy, slik som multimeter, eventuelt loddebolt, skrutrekker osv. Hvis du ikke har mot på dette, må du få tak i en installatør eller elektriker.

---

Når du skal bytte ut halogenspottene dine med LED-spots, har du flere forskjellige muligheter du kan velge mellom:

Metode 1

Den enkleste I denne metoden fjerner du alle de gamle ledningene, spottene og trafoene, og borer nye hull i overskapene dine.

Metode 2

Den litt mer avanserte Her fjerner du kun trafo og spots, men gjenbruker ledningene. Det anbefales at du bruker en installatør eller elektriker til denne metoden.

Metode 3

Den mer krevende Her skrur du ned overskapene dine fra veggen og monterer dem igjen etter LED-installasjonen. Denne metoden medfører absolutt mest arbeid, og hvis du ikke er erfaren med montering av overskap, kan det være en utfordring å få dem til å henge pent igjen.

Metode 4

Den vanskeligste Det kan være veldig vanskelig å trekke de gamle ledningene ut av overskapene, spesielt hvis du vil prøve å trekke de nye ledningene med gjennom skapene samtidig som du trekker de gamle ut. Det er nesten en umulig oppgave og lykkes uhyre sjelden, så derfor er ikke denne muligheten nevnt i denne manualen. Metode 4 blir derfor ikke berørt ytterligere i det følgende!

For alle installasjonstyper gjelder følgende:

• DU MÅ ALDRI ARBEIDE PÅ HVERKEN LED-LYSANLEGGET ELLER HALOGEN-LYSANLEGGET DITT MED MINDRE DU HAR SLÅTT AV ALL STRØM TIL ANLEGGET. DET BESTE VIL VÆRE Å SLÅ AV JORDFEILAUTOMATEN/SIKRINGEN ELLER FJERNE SIKRINGEN TIL DEN AKTUELLE KURSEN. DET KAN VÆRE FORBUNDET MED LIVSFARE DA DU KAN FÅ STØT HVIS DU GJØR EN FEIL. I TILLEGG KAN DU ØDELEGGE SPOTTER OG DRIVERE HVIS DU ARBEIDER PÅ ANLEGGET MED STRØMMEN PÅ.
• Du må ha lokalisert og identifisert trafoen, samt spotter og ledninger på det gamle anlegget ditt. Noen kjøkken kan ha «gjemt» trafoen bak overskapene, og det kan da være en utfordring å finne den uten at du må ta ned overskapene. Vi ser også ofte at trafoen er gjemt bak en falsk vegg over overskapet. Det er også vanlig å se at trafoen er gjemt bak en falsk vegg over kjøkkenviften. Uansett hva, så må du få tak i trafoen hvis du skal ha lys i kjøkkenet ditt igjen.

---

Metode 1 – implementering (Den enkleste)

Demontering av trafo

Trafoen fjernes først. Den nye driveren leveres med en 230V-kabel som du skal koble til samme 230V-uttak som halogentrafoen har vært tilkoblet. Tilkobling til 230V er selvfølgelig det aller siste du skal gjøre.

Demontering av spot

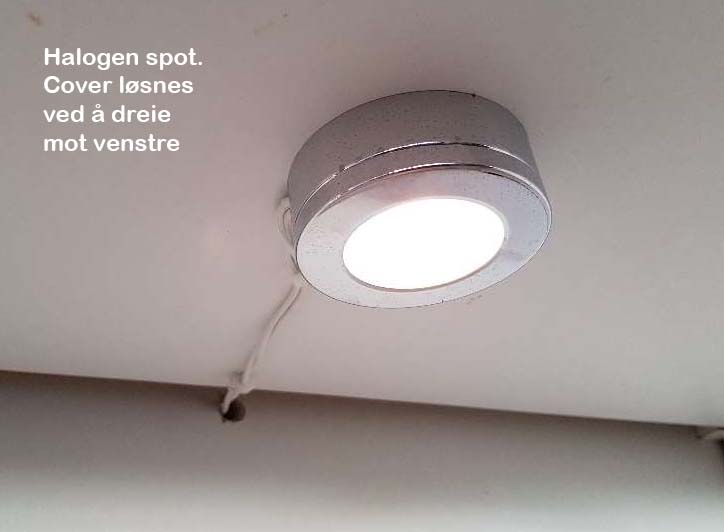

Nedmontering av gamle halogenspots: Spotter kan være montert i hull eller med underbygningsboks (påveggsring), som vist over. Spotter kan være montert enten med klips eller med skruer. Hvis spottene er montert med klips direkte i overskapet, må du være forsiktig når du tar ned spotten, da du lett kan flise opp og ødelegge treet rundt hullet.

Når spotten (og eventuelt underbygningsboksen) er skrudd løs og henger i ledningen, kan du undersøke om ledningen er løs. Hvis ledningen er løs, kan den trekkes ut av skapet etter at du har klippet av støpselet/kontakten.

Montering av LED-spots

De nye LED-spottene monteres i de gamle hullene der halogenspotten var montert, eller du kan montere den nye LED-spotten i en underbygningsboks. Nye LED-spots fra Loevschall vil i 9 av 10 tilfeller passe i de samme hullene som halogenspotten var montert i. En ID-LED-spot fra Loevschall skal monteres i et Ø55 mm hull, noe som er det samme som de aller fleste halogenspots er montert i. Hvis du kjøper LED-spots og driver fra Loevschall, passer plugger og kabler sammen, slik at det er rett frem å montere.

Forbindelse mellom driver og spots

Du må bore hull gjennom bunnen og toppen av skapet. Alle hyllene tas ut av skapet. Ledningen trekkes i en liten kabelkanal/plastkanal fra bunnen av skapet til toppen. Kabelkanal/plastkanal kan kjøpes i de fleste byggevarehus.

Det gjøres et utsnitt i alle hyllene som passer til kabelkanalen, og hyllene monteres på nytt. Diameteren på boret skal være Ø8,5 mm. Se bilder nedenfor. Ledningene fra alle spottene skal kobles til den nye driveren, som typisk plasseres oppå skapet. Du bør helst ikke plassere driveren bak overskapet, da driveren må ha luft rundt seg for å bli kvitt varme. Lovmessig skal driveren plasseres slik at den er lett tilgjengelig.

MERK: DET MÅ IKKE SETTES STRØM PÅ DRIVEREN FØR ALLE SPOTTER ER TILKOBLET.

---

Metode 2 – implementering (Den litt mer avanserte)

Her gjenbruker man de gamle ledningene fra halogenspot til trafo. Derfor demonteres spottene, men ledningen til hver spot beholdes.

Demontering av trafo

HUSK AT STRØMMEN SKAL VÆRE FRAKOBLET UNDER DET FØLGENDE ARBEIDET!

Trafoen fjernes først. Den nye driveren leveres med en 230V-kabel som du skal koble til samme 230V-uttak som halogentrafoen har været tilkoblet. Tilkobling til 230V er selvfølgelig det aller siste du skal gjøre.

Demontering av spot

Nedmontering av gamle halogenspots: Spotter kan være montert i hull eller med underbygningsboks (påveggsring), som vist nedenfor. Spotter kan være montert enten med klips eller de kan være montert med skruer. Hvis spottene er montert med klips direkte i overskapet, må du være forsiktig når du tar ned spotten, da du lett kan flise opp og ødelegge treet rundt hullet.

Når spotten (og eventuelt underbygningsboksen) er skrudd løs og henger i ledningen, klipper du over ledningen til spotten med en avbiter. Du bør klippe så tett på spotten som mulig, slik at du har så mye ledning som mulig igjen i skapet. Eventuelt kan du forsiktig undersøke om den gjenværende ledningen er løs, slik at du kan få mer ledning til overs å arbeide med.

Montering av LED-spots

Du skal bruke den ledningen som gikk fra den gamle trafoen, gjennom skapet og til den gamle halogenspotten. Typisk er det snakk om to like, hvite ledninger, og derfor må man ohme ledningen for å identifisere de to lederne fra hverandre. Som tidligere beskrevet forsynes LED-spots med en likespenning, og det er derfor viktig at du vet hvilken leder som er ”pluss” og hvilken som er ”minus”. Det betyr at den lederen som har den svarte stripen på den avklippede ledningen med pluggen, også etter installasjonen må være koblet til den lederen som har den svarte stripen på LED-spotten. Du må derfor ohme ledningene dine og markere dem i begge ender, slik at du vet hvilke ledningsender som hører sammen. Se bilde to nedenfor.

På LED-spotten klipper du nå av ledningen cirka 10–15 cm fra spotten. Avisoler ledningsendene og koble dem til den gamle spotledningen. Det er viktig at de to ledningsstykkene fra LED-spotten med påtrykt tekst er koblet sammen på begge sider av den innsatte halogenledningen. Skjøtingen kan gjøres med skjøtehylser (kabelsko) eller enda bedre med lodding og krympestrømpe. Løsningen med lodding og krympestrømpe er ofte å foretrekke, da det typisk ikke vil være plass til å skjule en skjøtehylse over spotten eller i ledningskanalen i skapet.

De to skjøtene kan med fordel lages forskjøvet på ledningen, slik at de tar minst mulig plass. Skjøten og overflødig ledning kan enten skjules i underbygningsboksen eller bak spotten, eller du kan forsøke å skyve overflødig ledning og skjøt inn i hullet i skapet eller bak skapet. Uansett om du bruker skjøtehylser eller lodding, må du alltid huske å bruke nødvendig sikkerhetsutstyr, som for eksempel vernebriller!

På den ledningsresten du klippet av fra LED-spotten sitter det en liten plugg. Denne lille pluggen klipper du også av ledningen, 10–20 cm fra pluggen. Denne lille ledningsstumpen må avisoleres og kobles (loddes eller med skjøtehylse) til den andre enden av den gamle halogenledningen. Igjen, vær oppmerksom på pluss og minus!!!

Det er vanskelig å fortinne og lodde oppe under et overskap, men den ferdige forbindelsen blir langt bedre enn med en skjøtehylse, og den tar også mindre plass og varer mye lenger. Husk alltid å bruke øyebeskyttelse!

Merk: Svart farge på ledningen går igjen på begge ledningene og er «koblet til hverandre».

Skjøt med skjøtehylse | Skjøt loddet og med krympestrømpe

Ledningssett forberedt for skjøting. Merk forskjøvne ledninger, slik at skjøten tar minst mulig plass i kabelkanalen eller over spotten.

Pluggen kobles til driveren. Hvis du bruker spots og drivere fra Loevschall, kan pluggen nå enkelt monteres i driveren, og pluggens utforming vil sikre at pluss og minus kobles riktig til driveren.

Du bør helst ikke plassere driveren bak overskapet, da driveren må ha luft rundt seg for å bli kvitt varme. Lovmessig skal driveren plasseres slik at den er lett tilgjengelig.

MERK: DET MÅ IKKE SETTES STRØM PÅ DRIVEREN FØR ALLE SPOTTER ER TILKOBLET.

---

Metode 3 – implementering (Den mest krevende)

Er temmelig enkel, men er den metoden som involverer det absolutt største og tyngste arbeidet.

Alle overskap tømmes for innhold, og skapene skrus løs fra hverandre og løftes ned fra veggen. Etter at du har fjernet de gamle halogenspottene, trafoene, ledningene mv., monteres de nye spottene, og skapene monteres på nytt igjen. Driveren monteres oppå skapet. Pluggene på kablene fra spottene kobles til driveren, og det settes på strøm.

MERK: DET MÅ IKKE SETTES STRØM PÅ DRIVEREN FØR ALLE SPOTTER ER TILKOBLET.

---

Hvor kan jeg kjøpe LED-spots og driver?

Som en av de største leverandørene i Skandinavia av LED-spots til kjøkken og bad, er Loevschalls produkter et opplagt valg når du skal velge nye LED-spots til kjøkkenet og badet ditt. Produktene er gjennomprøvde, og både kvaliteten på lyset og kvaliteten på produkterne er helt i særklasse. Alt er designet og utviklet i Danmark, i tett samarbeid med de største kjøkkenprodusentene. Loevschall leverer mange hundre tusen spotter til ulike industrier over hele Europa hvert eneste år. Vi selger ikke til privatpersoner, men produktene våre kan kjøpes fra illuminor.no i Norge, eller din lokale installatør kan skaffe produktene for deg fra illuminor. Installatøren kan samtidig hjelpe deg med installasjonen dersom du ikke har mot på dette selv.

Eksempler på LED-spots:

Led møbelspot for innbygging eller utenpåliggende

Vi har gjort det veldig enkelt for deg som skal oppgradere lys i eksisterende kjøkken og har lys som er montert i 55mm hull eller montert utenpåliggende med påbygningsring, enten det er Led eller Halogen.
Her har vi satt sammen komplette produktpakker. Se produkter under:

Om du er usikker på hvordan oppgradering gjennomføres, eller hvilke produkter du skal velge, så ikke nøl med å ta kontakt med oss!
