Utskifting av UNI-LED Flex og ID-Led Spot 350ma

UNI-LED Flex spot og Uni-LED Flat-K som har nådd livsslutt etter mange års bruk, kan erstattes med neste generasjon LED-Spot som heter ID-Led spot 350mA.

Vi har laget en veiledning som viser bytte av UNI-LED Flex spot og Uni-LED Flat-K, samt bytte av ID-Led spot 350mA og ID-Led spot 12V

Demontering av UNI-LED Flex og Uni-LED Flat-K

TrinnBeskrivelseBilde
1Slå av strøm til lysene

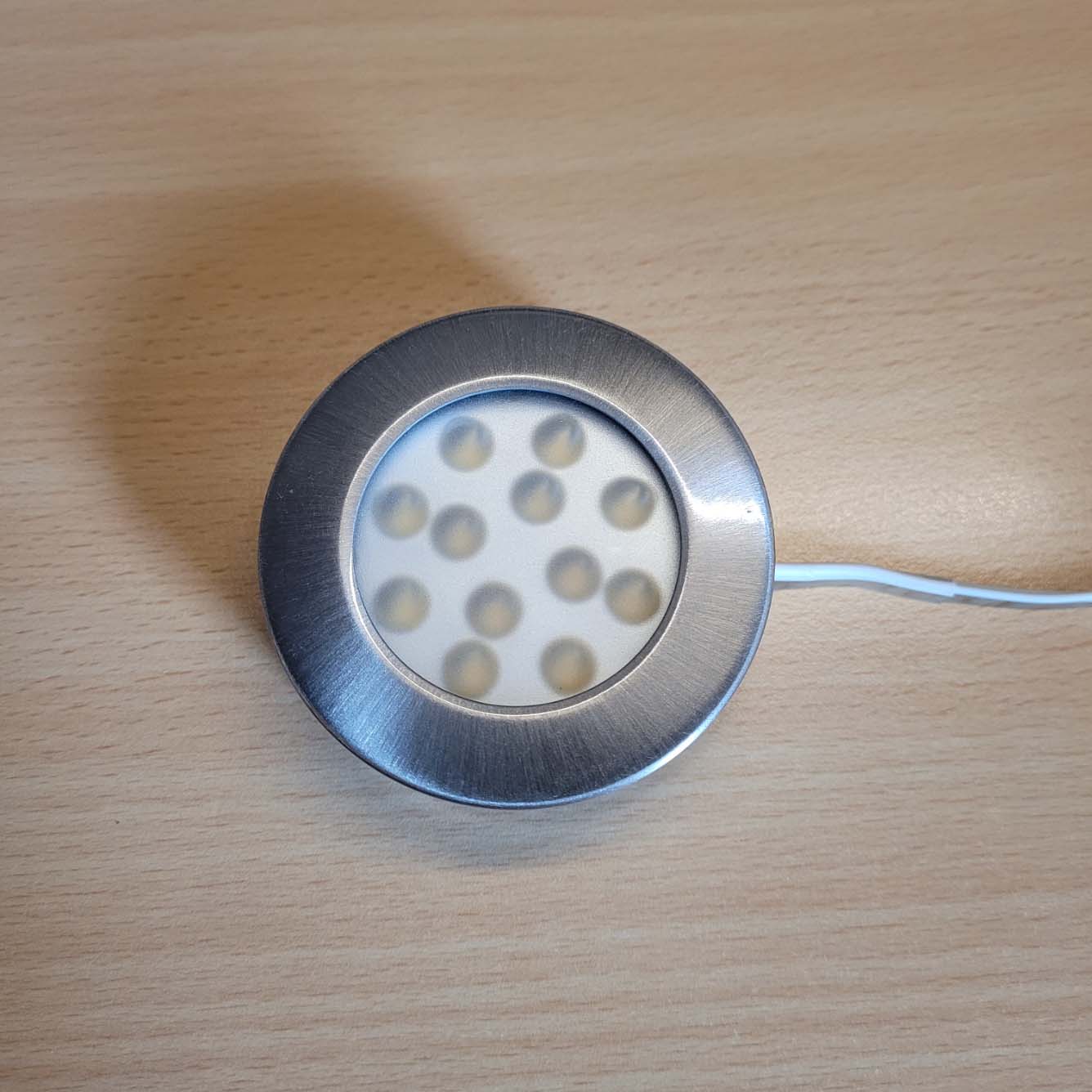

2Demonter lokk over linser ved å skru ringen litt mot venstre og ta av.Demonter Uni-Led-Flex 1 | Illuminor as

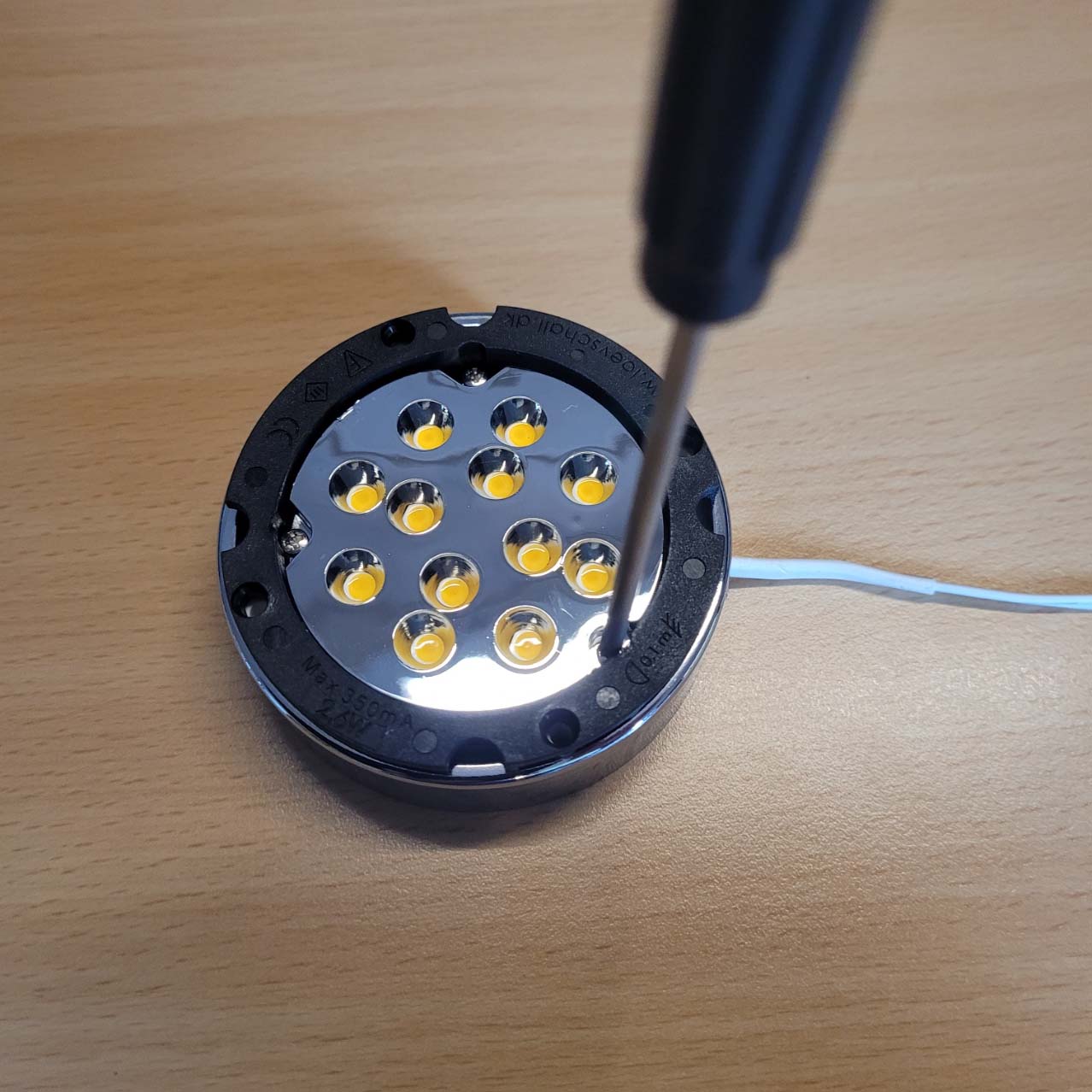

3Skru ut de tre skruene som holder linse på plass.Demonter Uni-Led-Flex 2 | Illuminor as

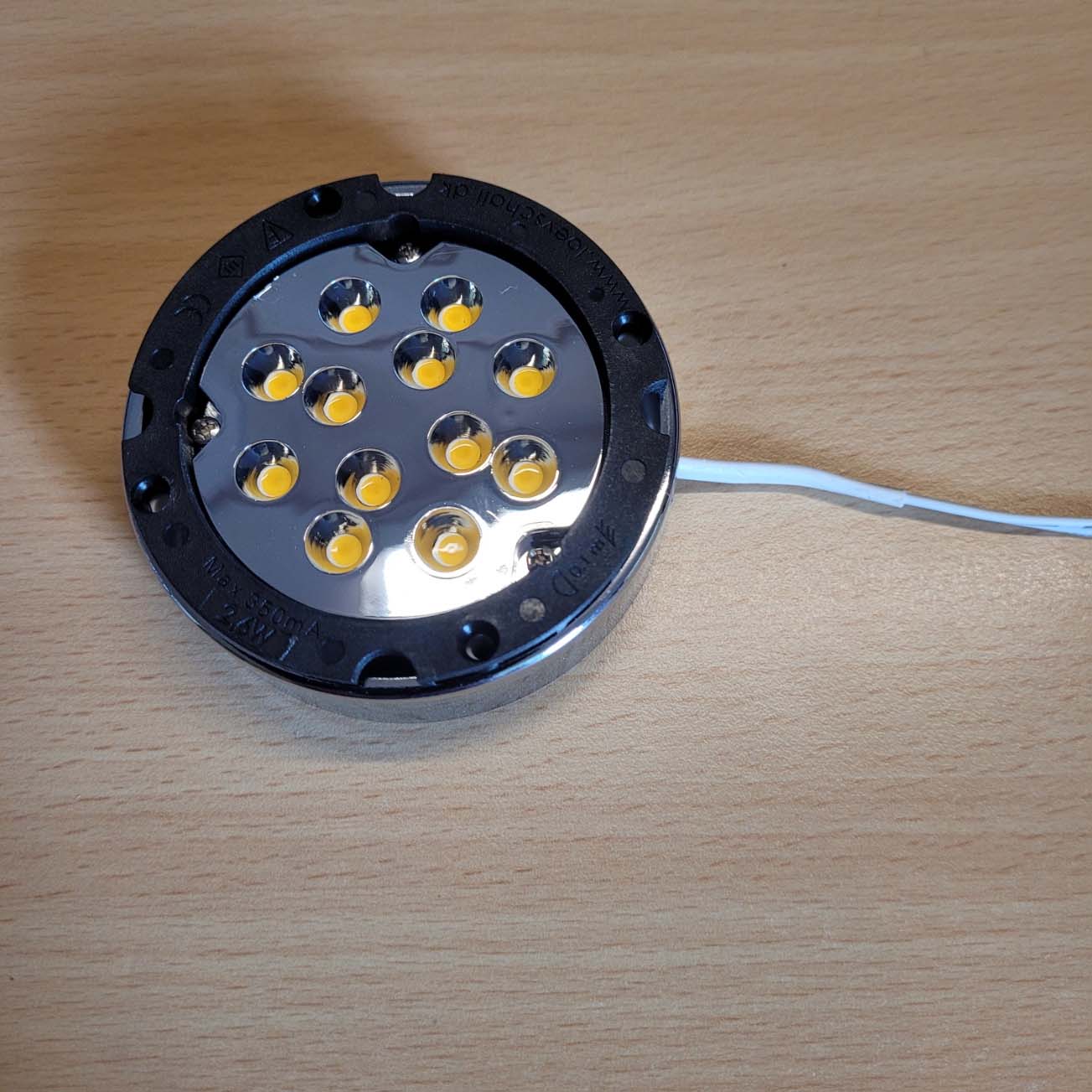

4Bruk en liten skrutrekker til å vippe ut linsen.Demonter Uni-Led-Flex 3 | Illuminor as

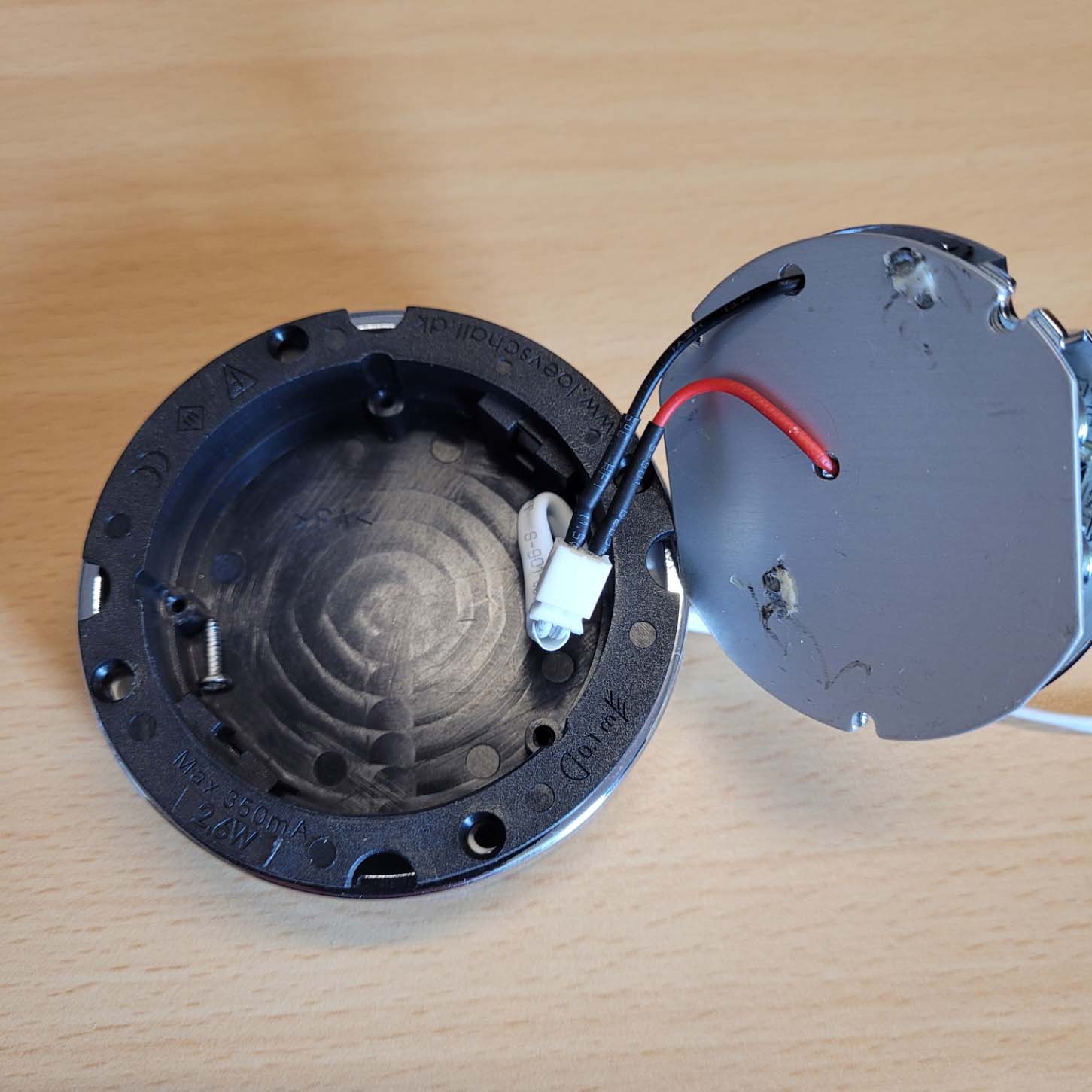

5Koble fra pluggen som forbinder linse og tilførsel ledning.
(vær forsiktig så ikke ledning og plugg skades)		Demonter Uni-Led-Flex 4 | Illuminor as

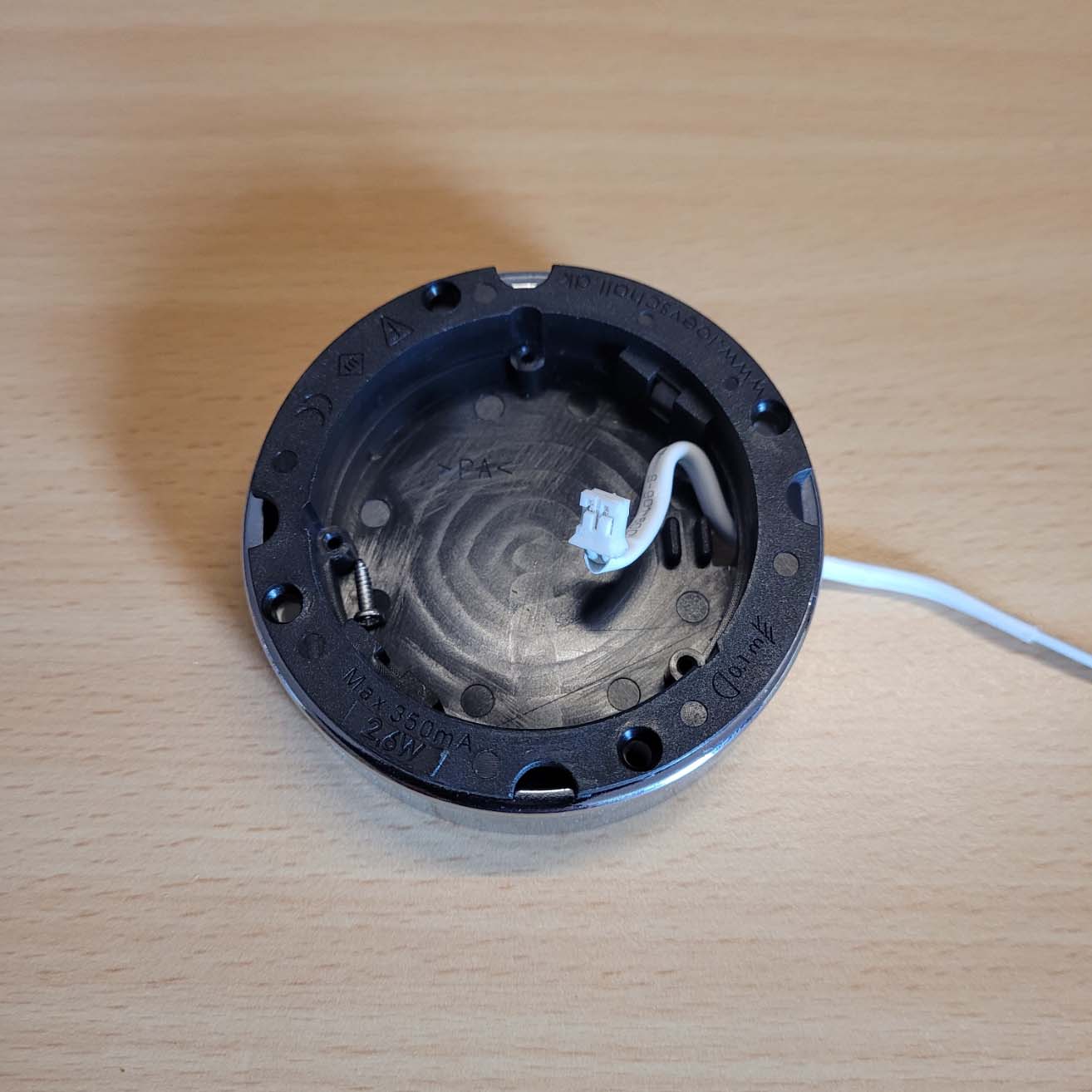

6Skru løs lampehus. Lampehus kan også være festet med klips, klips løsnes ved å presse inn en liten skrutrekker i spalte på hver side.Demonter Uni-Led-Flex 5 | Illuminor as

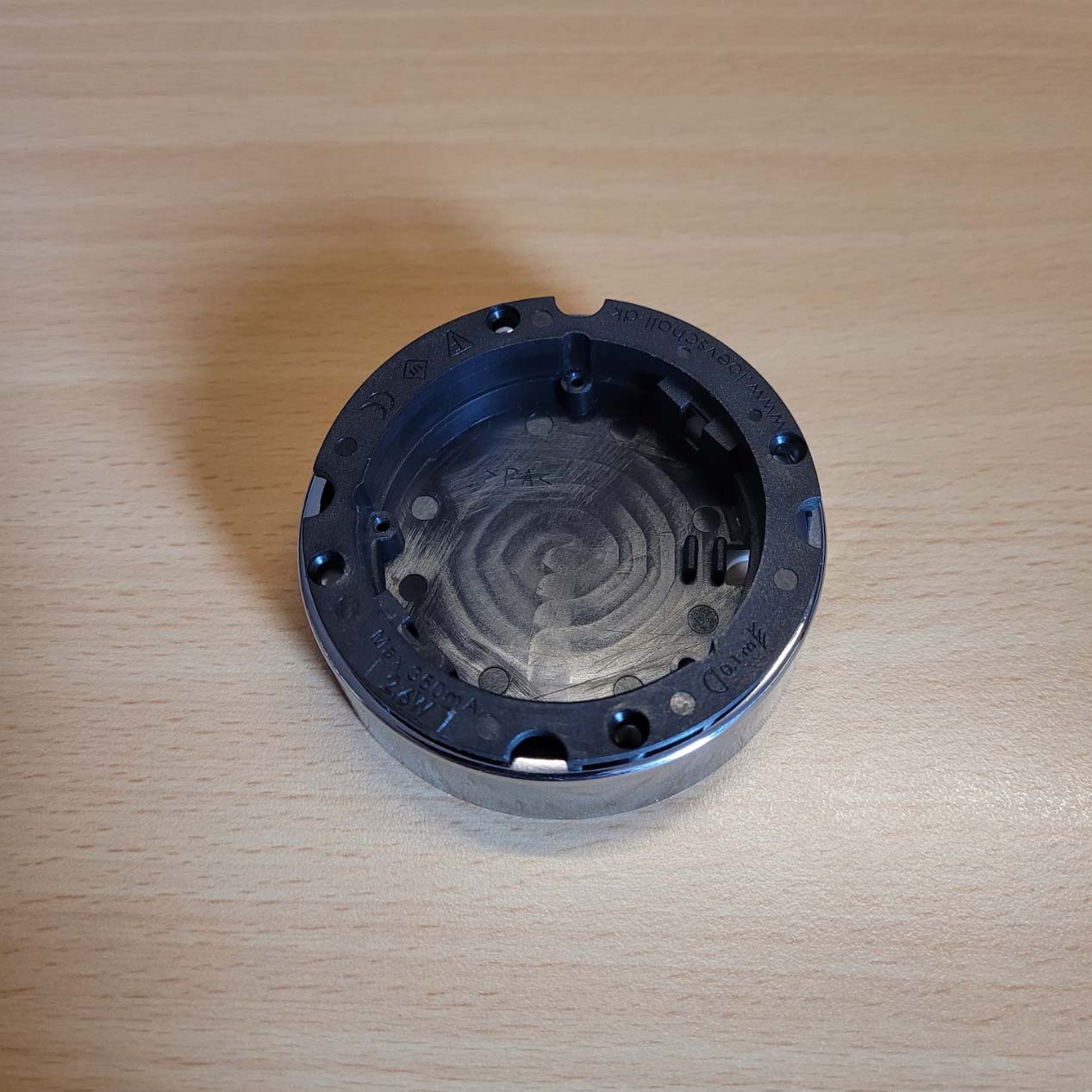

7Når lampehus er løsnet, så trekkes ledning med plugg forsiktig ut.
(vær forsiktig så ikke innredning eller ledning og plugg skades)		Demonter Uni-Led-Flex 5 | Illuminor as
Gå til trinn 6 Montering av ID-Led spot, under:

Bytte og montering av ID-Led spot 350mA og 12V

TrinnBeskrivelseBilde
1Slå av strøm til lysene

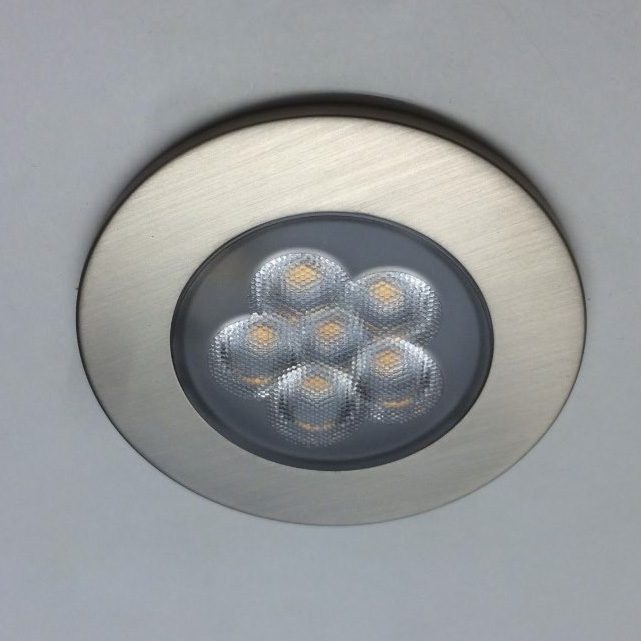

2Demonter dekorring ved å skru ringen litt mot venstre og ta av.Demonter/monter ID-Led-Spot1 | Illuminor as
3Skru ut de tre skruene som holder linse på plass.
(Klar plastdel)		Demonter/monter ID-Led-Spot1 | Illuminor as

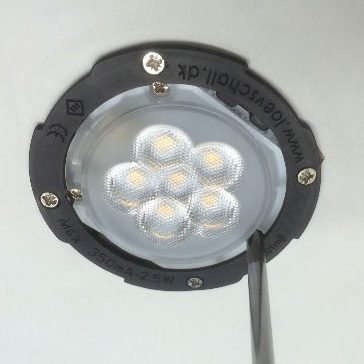

4Bruk en liten skrutrekker til å vippe ut linsen.Demonter/monter ID-Led-Spot 3 | Illuminor as

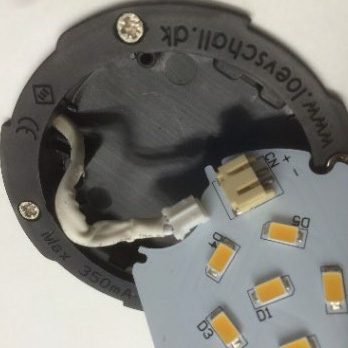

5Koble fra pluggen som forbinder PCB og tilførsel ledning.
(vær forsiktig så ikke ledning og plugg skades)		Demonter/monter ID-Led-Spot 5 | Illuminor as
6Monter ny ID-led Spot eller PCBDemonter/monter ID-Led-Spot 7 | Illuminor as

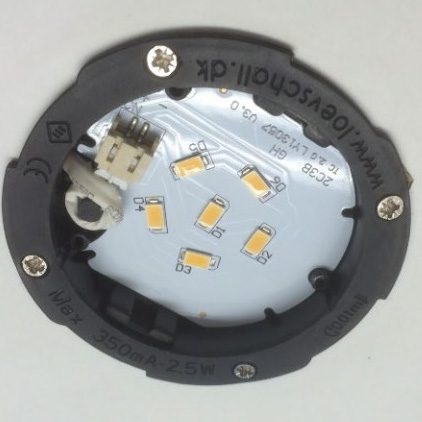

7Koble til tilførselsledning i plugg på PCB.
Påse at ledning ligger riktig rundt strekkavlasning.		Demonter/monter ID-Led-Spot 6 | Illuminor as

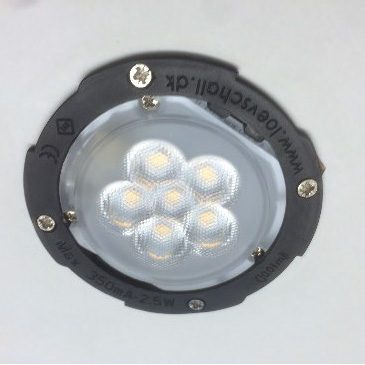

8Monter og skru fast linse.
(Monter tilbake ny spot i innredning)		Demonter/monter ID-Led-Spot2 | Illuminor as
9Monter dekorringDemonter/monter ID-Led-Spot1 | Illuminor as
10Slå på strøm og sjekk at alt lyser

Kompatible LED møbelspotter og drivere

ProduktErstatningDriverProdusent
UNI-LED Flex spotID-Led spot 350mAStandard driver 350mA
Dimbar driver 350mA		Loevschall
Uni-LED Flat-KID-Led spot 350mAStandard driver 350mA
Dimbar driver 350mA		Loevschall
ID-Led spot 350mAID-Led spot 350mAStandard driver 350mA
Dimbar driver 350mA		Loevschall
ID-Led spot 12VID-Led spot 12VStandard driver 12V
Dimbar driver 12V		Loevschall

Ta kontakt med illuminor om du har spørsmål om dette, så hjelper vi deg gjerne.
Illuminor har over 25 års erfaring med Loevschall sine belysningsprodukter og er samarbeidspartner og forhandler for Loevschall i Norge.
